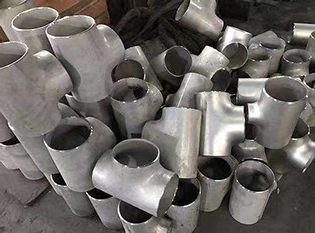

三通是主管道与分支管道相连接的管件

南昌市钢一金属材料有限公司三通

三通是主管道与分支管道相连接的管件，根据制造材质和用途的不同，划分为很多种。从规格上划分，可分为同径三通和异径三通，同径三通也称为等径三通；同径三通是指分支接管的管径与主管的管径相同；异径三通是指分支接管的管径小于主管的管径，所以也称为不等径三通，异径三通用量要多一些。

1．玛钢三通

玛钢三通的制造材质和规格范围，与玛钢弯头相同，在石油化工工艺管道中用量不多，主要用于室内采暖、上下水和煤气管道。

2．钢制三通

20世纪七十年代以前，我国工业生产技术发展的速度比较缓慢，工艺管道方面的工程技术也比较落后。在各种中低压钢管的设计中，管道需要使用三通管件时，一般都是采用挖眼接管的办法来解决，即在需要接支管的主管上，按支管的直径先挖出一个孔，再将支管焊上。这种办法有很多缺点，焊接质量不易保证，焊接后管道容易变形，主管内容易进入杂质。七十年代后期，随着冶金、石油化工等大型现代化生产装置的引进，促进了工艺管道工程技术的发展，目前，我国已能生产中低压管道钢制定型三通，已形成系列产品，无缝三通规格为DN20～600mm，钢板焊制三通规格为DN150～1500mm。

定型三通的制作，是以优质管材为原料，经过下料、挖眼，加热后用模具拔制而成，再经机加工，成为定型成品三通。中低压钢制成品三通，在现场安装时都是采用焊接。钢板卷管所用的三通，有两种情况，一种是在加工厂用钢板下料，经过卷制焊接而成；另一种是在安装现场挖眼接管。

3．高压三通

高压三通，常用的有两种，一种是焊制高压三通，一种是整体锻造高压三通。

焊制高压三通，选用优质高压钢管为材料，制造方法类似挖眼接管，主管上所开的孔，要与相接的支管管径相一致。焊接质量要求严格，通常要求焊前进行预热，焊后进行热处理。其规格范围为DN16～200mm，压力22MPa、32MPa。

整体锻造高压三通，一般是采用螺纹法兰连接。其规格范围为表号SCH160、DN15～600mm，表号外加有“XXS”，其管径范围DN15～300mm。

(三) 异径管

异径管的作用是使管道变径，从流体运动方向来看，多数是由大变小，也有的由小变大，如蒸汽回水管道和下水管道的异径管就是由小变大。异径管俗称大小头。

1．玛钢异径管

玛钢异径管，大体上分两种，一种是内螺纹异径管也称外接头；另一种是内螺纹和外螺纹结合的管件，称作补芯，它虽然不叫做异径管，但起到异径管的作用。

2．钢制异径管

钢制异径管，分为无缝和有缝两种，无缝异径管用无缝钢管压制，有缝异径管用钢板下料，经卷制焊接而成，也称为焊制异径管。这两种异径管都有同心和偏心两种规格。偏心异径管的底部有一个直边，使用时能使管底成一个水平面，便于停产检修时排放管中物料。

无缝异径管的规格范围为DN25～600mm，有缝焊接异径管的规格范围为DN200～1500mm。

钢制异径管，作为管道上的成品管件，是七十年代以后才开始有的，早期工艺管道上的变径，大部分是在现场制作。管径变化很大的是在管端抽条焊接，直接加工成异径管；管径变化不大的在管端加热直接摔制而成。抽条焊接制作异径管，花费人工多，焊缝多，焊接质量不易保证，目前，焊接质量要求很高的工艺管道已禁止采用此种办法。江西方矩管,江西H型钢,花纹板

(四) 其他管件

1．封头

封头，是用于管端起封闭作用的堵头。常用的封头有椭圆形和平盖形两种。

椭圆形封头也称为管帽，其规格范围为DN25～600mm，多用于中低压管道上。平盖封头，按其安装位置分为两种，一种是平盖封头略大于管外径，在管外焊接。另一种是平盖封头略小于管内径，把封头板放入管内焊接。常用的规格范围为DN15～200mm，这种封头多用于压力较低的管道上。

2．凸台

凸台，也称管嘴，是自控仪表专业在工艺管道上的一次部件，是由工艺管道专业来安装，所以把凸台也列为管件。工艺管道用的单面管接头也属这一种，都是一端焊在主管上，另一端或者是安装其它部件，或者是另外再接管，其规格范围为DN15～200mm，高中低压管道都使用。

3．盲板

盲板，其作用是把管道内介质切断，根据使用压力和法兰密封面的形式分以下几种：

(1) 光滑面盲板，与光滑密封面法兰配合使用，其适用压力范围为1.0～2.5MPa。

(2) 凸面盲板，其本身一面带凸面，另一面带凹面，与凹凸密封面法兰配合使用。使用压力4.0MPa，规格范围为DN25～400mm。

(3) 梯形槽面盲板，与梯形槽密封面法兰配合使用，使用压力范围为6.4～16.0MPa。规格范围为DN25～300mm。

(4)“8”字盲板，也分为光滑面，凹凸面和梯形槽面三种，使用压力与以上三种盲板相同，“8”字盲板所不同的是，它把两种用途结合在一个部件上，即把盲板和垫圈相连接固定在一起。法兰内垫入盲板时，外面露出的垫圈作为管道是否切断的直观标志。

“8”字盲板的制造材料有多种，根据输送的介质温度和压力来选择。一般低压管道，温度不超过450℃时，所用的材质有Q235A、20号钢和25号钢；温度在450～550℃时，所用的材料有15CrMo、1Cr5Mo。当压力在4.0～16.0MPa，温度大于550℃时，要用不锈钢。
