管子分类方法很多，按材质分类可分为金属管、非金属管和钢衬非金属复合管。非金属管主要有橡胶管、塑料管、石棉水泥管、石墨管、玻璃钢管等，非金属管的使用同金属管相比所占比例较小，而金属管在大多数石油化工装置中要占到全部工艺管道安装工程的百分之八十五以上，本节重点介绍金属管材。

有关金属管材分类，见下表

(一) 焊接钢管

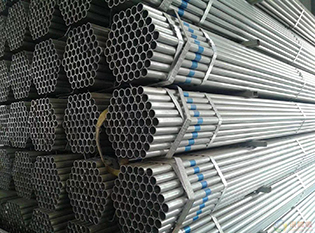

焊接钢管，也称有缝钢管，一般由钢板或钢带卷焊而成。按管材的表面处理形式分为镀锌和不镀锌两种。表面镀锌的发白色，又称为白铁管或镀锌钢管；表面不镀锌的即普通焊接钢管，也称为黑铁管。镀锌焊接钢管，常用于输送介质要求比较洁净的管道，如生活用水、净化空气、仪表空气等；不镀锌的焊接钢管，可用于输送蒸汽、煤气、压缩空气和冷凝水等。

根据用户要求，焊接钢管在出厂时可分两种，一种是管端带螺纹的，另一种是管端不带螺纹的。管端带螺纹的焊接钢管，每根管材长度为4～9m，不带螺纹的焊接钢管，每根管材长度为4～12m。

焊接钢管按管壁厚度不同，分为薄壁钢管、加厚钢管和普通钢管。工艺管道上用量多的是普通钢管，其试验压力为2.0MPa。加厚钢管的试验压力为3.0MPa。

焊接钢管的联接方法较多，有螺纹联接、法兰联接和焊接。法兰联接中又分螺纹法兰联接和焊接法兰联接，焊接方法中又分为气焊和电弧焊。

常用焊接钢管的规格范围为公称直径6～150mm。

(二) 无缝钢管

江西无缝钢管，是工业管道中用量大，品种规格多的南昌无缝钢管管材，基本上分为流体输送用无缝钢管和带有专用性的无缝钢管两大类，前者是工艺管道常用的钢管，后者如锅炉专用钢管、裂化炉管和热交换器用钢管等。按材质可分为碳素无缝钢管、铬钼无缝钢管和不锈、耐酸无缝钢管。按公称压力可分为低压(0≤1.0MPa)、中压(1.0＜10MPa＝、高压(≥10MPa)三类。工艺管道常用的是流体输送用无缝钢管。

1．碳素无缝钢管，常用的制造材质为10号、20号、16Mn钢，其规格范围为：热轧外径φ32～630mm，冷拔外径φ6～200mm，单根管长度4～12m，容许操作温度为-40～450℃，广泛用于输送各种对钢无腐蚀性的介质，如输送蒸汽、氧气、压缩空气、油品和油气等。

2．低合金钢无缝钢管，系指含一定比例合金元素的合金钢管。通常分为两种，一种是含有锰元素的低合金钢管，称为普通低合金钢管，如16Mn、15MnV等；另一种是含有铬、钼等元素的低合金钢管，称铬钼钢管。常用的有12CrMo、15CrMo、12Cr2Mo、1Cr5Mo等，其规格范围为外径φ10～φ273mm，单根管长度4～12m，铬钼钢管适用温度范围为-40～550℃。低合金无缝钢管，多用于输送各种温度较高的油品、油气和腐蚀性不强的盐水、低浓度有机酸等。

3．不锈耐酸无缝钢管，根据铬、镍、钛各种金属的不同含量，品种很多，有Cr13、00Cr17Ni14Mo2、1Cr18Ni12Mo2Ti、1Cr18Ni9Ti等。这些钢号中用量多的是1Cr18Ni9Ti，在施工图上常用简化材质代号18-8来表示，适用温度范围为-196～700℃，在化工生产中用来输送各种腐蚀性较强的介质，如硝酸、醋酸和尿素等。

4．高压无缝钢管，其制造材质与上述无缝钢管基本相同，只是管壁比中低压无缝钢管厚，厚的管壁达40mm。如化肥设备用高压无缝钢管规格为φ14×4(mm)～273×40(mm)，单根管长度4～12m，适用压力范围10～32MPa，工作温度-40～400℃。在石油化工装置中用以上高压无缝钢管输送原料气、氢氮气、合成气、水蒸气、高压冷凝水等介质。

除上述外，还有低温钢管，在引进工程项目的冷区用量较多，其材料牌号为STPL-39、STPL-46，工作温度可达-105℃，适用于输送各种无腐蚀性低温介质管道，目前国内还没有批量生产与这种标准相应的钢管。低温钢管分为无缝钢管和有缝钢管两种，无缝低温钢管公称直径为15～400mm，壁厚同碳钢管；有缝低温钢管公称直径为400～1100mm，壁厚为6～10mm，单根管标准长度6m。

(三) 钢板卷板管

钢板卷板管，是由钢板卷制焊接而成，分为直缝卷焊钢管和螺旋缝卷焊钢管两种。

直缝卷焊钢管多数在施工现场制造或委托加工厂制造，专业钢管厂不生产。钢板材料有Q235A、10号、20号、16Mn、20g等，其规格范围为公称直径200～3000mm，大的有4000mm，壁厚一般为4～16mm。公称直径200～900mm的单根管长度为6.4m；公称直径1000～3000mm的为4.8m。适用工作温度：Q235A为-15～300℃，10号、20号、16Mn、20g为-40～450℃，均适用于低压范围。

螺旋缝卷焊钢管，由钢管制造厂生产，材质有Q235A，16Mn。其规格范围为公称直径200～700mm，壁厚7～10mm，单根管长度8～18m。适用工作温度：Q235A为-15～300℃，16Mn为-40～450℃，操作压力：Q235A为2.5MPa，16Mn为4MPa。

直缝卷焊钢管和螺旋缝卷焊钢管，多用于输送常温低压腐蚀性不强的介质，如低压蒸汽、地下循环水、煤气和油气等。螺旋缝卷焊钢管单根管较长，特别适用于长距离输送管道。

根据工程所需，还有直缝不锈钢板卷焊管，都是在施工现场卷制，制造厂不生产。所用材质多为1Cr18Ni9Ti钢板。其规格范围公称直径为200～1000mm，公称直径200～400mm的壁厚为4mm，公称直径700～1000mm的壁厚为6～8mm，单根管长度为4.5m。适用温度和输送的介质范围同低压不锈钢管。

(四) 铜管

铜管分紫铜管和黄铜管两种。制造紫铜管所用的材料牌号有T2、T3、T4和TUP等，含铜量较高，占99.7%以上；黄铜管的制造材料牌号有H62，H68等，都是锌和铜的合金，如H62黄铜管，其材料成份铜为60.5%～63.5%，锌为39.6%，其他杂质小于0.5%。

铜管的制造方法分为拉制和挤制两种。拉制铜管外径为φ3～φ200mm，挤制铜管外径为φ32～φ280mm，壁厚1.5～5mm；铜板卷焊铜管的规格范围为外径φ155～φ505mm，供货方式有单根的和成盘的两种。

铜管的适用工作温度在250℃以下，多用于油管道、保温伴管和空分氧气管道。

(五) 钛管

钛管是近年来新出现的一种管材，由于它具有重量轻、强度高、耐腐蚀性强和耐低温等特点，常被用于其他管材无法胜任的工艺部位。钛管是用TA1、TA2工业纯钛制造，适用温度范围为-140～250℃，当温度超过250℃时，其机械性能下降。常用钛管的规格范围为公称直径20～400mm。适用于低中压，低压管壁厚2.8～12.7mm，中压管壁厚3.7～21.4mm。钛管虽然具有很多优点，但因价格昂贵，焊接难度较大，尚未被广泛采用。
